スペクトラムアナライザー周波数特性点検システム
スペクトラムアナライザーの周波数特性に異常がないか、試験用発振器と測定プログラムのシステムを使用して点検してゐます。
試験用発振器は500MHzから1GHzおきに櫛状の周波数分布を以て広帯域に渡つて発振します。
スペクトラムアナライザーの動作帯域内にある500MHzから12.5GHzまで13波の信号をプログラムで自動的に測定してゐます。
スペクトラムアナライザーの動作の適否はこの測定値の偏差により確認します。

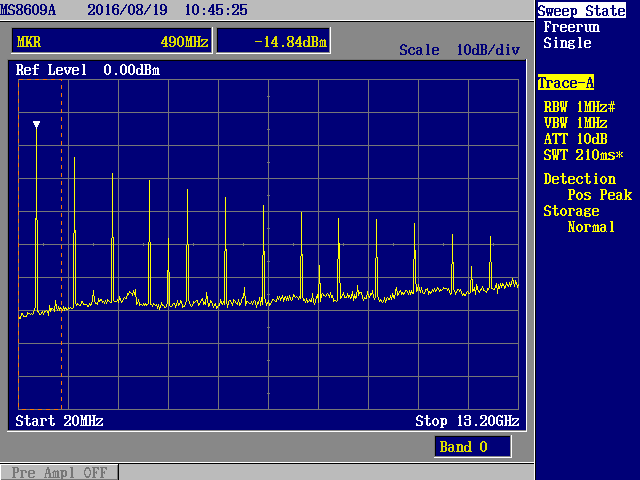

図: 較正用発振器のスペクトラム

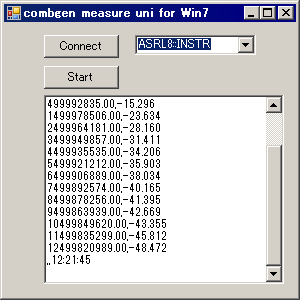

 図: 較正用測定プログラム |  図: 測定風景 |
作成 H30.3.20
