アマチュア無線家向け機器測定サービス

　測定器がないため自作品の性能を確認できないアマチュア無線家向けの業務です。無線機を預り、あなたに代り当方の設備を使つて測定を行ひます。

「スプリアス発射及び不要発射の強度確認届出書」用データとしての測定の受付は終了しました。
　当方のスペクトラムアナライザーが較正機関による較正を受けてから一年間を経過するためです。法令の規定により、総通に提出するデータとしては認められなくなります。
　但し当方では、過去に較正機関で較正した複数の測定器と定期的に較正を実施し、測定値に異常がないことを確認してゐます。
※TSSで保証認定を受ける豫定の方は当方を利用しないでください。当方の測定方法はTSSに理解されてゐません。TSS申請についての支援はしません。
※R5年1月に価格改定しました。

• 受注内容
  　　　　受注可能な無線機の仕様
• 納期
• 料金体系
  　　　　料金の決済方法
  　　　　スプリアス測定の点数例
• 受け渡し方法
  　　　　測定に必要なもの
• 注意事項
• スプリアス測定データの見方、測定見本
• 参照法令
  　　　　試験周波数の数
• 個人情報の利用に関して
• 「スプリアス発射及び不要発射の強度確認届出書」記入参考例(H29.3.24更新)
• 測定実績(R4.11.1)

本業務の連絡先
sokutei★★hide-radio.com　金谷宛(★★を@に替へてください)

受注内容

アマチュア局自作無線機の無線特性の取得

• 周波数偏差の測定
  　　　機器の表示周波数と実際の周波数の誤差
• 空中線電力の測定
  　　　高周波電力計による平均電力の測定
• 占有周波数帯幅の測定

• スプリアス発射の測定

• 副次的に発する電波等の測定


取得した測定データをeメールまたはファイル交換サービスにて送付します。

受注可能な無線機の仕様

• 空中線電力

HF帯	100W以下
VUHF帯	50W以下

• 1.9MHzから430MHz帯まで
• 電波形式CW(A1A)、SSB(J3E、H3E)、AM(A3E)、FM(F3E)

納期

無線機受領から2週間以内に測定完了を連絡します。

料金体系

測定無線機1台について

測定点数	測定料金
８点まで	5500円 (基本料金内)
９点から１６点まで	8250円
１７点から２４点まで	11000円
２５点から３２点まで	13750円
３３点から４０点まで	16500円
４１点以上	応相談

送料は別。測定点は「測定する特性、測定周波数、モード」の組み合せを1点とします。銀行振込手数料はご負担ください。

• 試験に不合格となりその後改造して再試験をする場合、最初の試験から半年以内は一回に限り料金を半額に減額。
• 未成年本人が当方を訪問して無線機を持ち込む場合は料金を半額に減額。無線従事者免許証の呈示が必要。日程は打ち合はせによる。

料金の決済方法

　当方から測定完了と振込先の銀行口座を連絡します。その後、料金を入金してください。振込手数料はご負担ください。入金の確認後全データをeメールなどにより送信します。無線機は速やかに返送します。
　当方に直接引き取りに来る場合は現金決済でも結構です。当方の銀行口座は「りそな銀行」「三菱UFJ銀行」「ゆうちょ銀行」です。

スプリアス測定の点数例

※「スプリアス発射及び不要発射の強度確認届出書」を提出するに当つては、指定周波数(周波数帯の中央周波数)１波の測定でよいことを関東総合通信局に確認しました。(H29.3.2)
　JARDの作成した「スプリアス発射及び不要発射の強度確認届出書」がそのやうになつてゐましたので確認をしました。
　測定点を設定する基本は、許可に該当する全ての組み合せを総当りで試験することです。

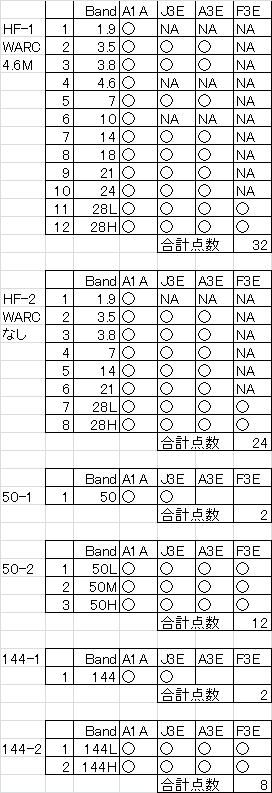

測定点組合せ検討

受け渡し方法

　打ち合はせの後、当方に宅配便などで送つてください。当方は送料を負担しませんので元払で送つてください。
　返送はヤマト運輸の宅急便を利用し着払にて発送します。到着時ヤマト運輸に送料を支払つてください。

　無線機を搬送中に傷めないやうに梱包してください。特にダイヤル、つまみに力が掛らないやうにしてください。

測定に必要なもの

無線機本体に合はせて測定に必要なものを送つてください。

• 電源ケーブル
• マイクケーブル(コネクターが4P、8P、RJ-45モジュラー以外のものの場合)
• 電鍵用ケーブルまたはプラグ、コネクター
• 取扱説明書

注意事項

• 受注できないもの
  　　市場評価額が10万円を超える機材。事故が発生した場合補償ができませんので受注できません。
• 事前の動作確認
  　　故障してゐるもの、動作が不安定なものは受注できません。規定の出力が出て通信できることを確認してください。
• 試験方法／A1Aモードのスプリアス測定
  　　正式には25ボーの短点の連続(12.5Hz、Duty比50%の矩形波)でキーイングしますが、連続送信状態で行ひます。
  　　キーイングすると測定に掛る時間が非常に長くなりますのでこの点は妥協してゐます。
• 不合格の可能性
  　　測定の結果、現行スプリアス基準に不合格となる過去の無線機もあり得ます。不合格となる例を次に示します。こちらのブログ記事をご覧ください。
  　　　「CWモード帯域外領域不合格の例」

スプリアス測定データの見方、測定見本

スプリアス測定データの見方20210227版

• 測定データサマリー見本 52MHz CW/ txt file
  　　　　試験信号は信号発生器のもの、スプリアス領域で不合格
• 52MHz CW 0203版/ zip file
  　　　　試験信号は信号発生器のもの、スプリアス領域で不合格
• 7MHz AM 0203版/ zip file
  　　　　試験信号は信号発生器のもの
• 430MHz FM C450の例(ファイルは開発途上形式)/ zip file
• 144MHz CW, SSB, FM 0119版(ファイルは開発途上形式)/ zip file

参照法令

• 総務省電波利用ホームページのスプリアス規定に関するページ
  　　　　「無線設備のスプリアス発射の強度の許容値」
• 試験方法
  　　　特定無線設備の技術基準適合証明等に関する規則別表第一号一(3)の規定に基づく特性試験の試験方法
  　　　　　別表第三十五　「証明規則第２条第１項第12号に掲げる無線設備の試験方法」
  　　　　　　　アマチュア局無線設備の技適測定方法
  　　　　　別表第一　「スプリアス発射又は不要発射の強度の測定方法」
  　　　など
• 技術基準
  　　　スプリアス発射については
  　　　　　無線設備規則別表第三号(第7条関係)
  　　　　こちらのブログ記事もご覧ください。
  　　　　「アマチュア局のスプリアス規定」
  　　　周波数偏差については
  　　　　　無線設備規則別表第一号(第5条関係)
  　　　占有周波数帯幅については
  　　　　　無線設備規則別表第二号第54の規定に基づくアマチュア局の無線設備の占有周波数帯幅の許容値
  　　　空中線電力の許容偏差については
  　　　　　無線設備規則第十四条
  　　　副次的に発する電波等の限度については
  　　　　　無線設備規則第二十四条

試験周波数の数

※「スプリアス発射及び不要発射の強度確認届出書」を提出するに当つては、指定周波数(周波数帯の中央周波数)１波の測定でよいことを関東総合通信局に確認しました。(H29.3.2)
　JARDの作成した「スプリアス発射及び不要発射の強度確認届出書」がそのやうになつてゐましたので確認をしました。

　特定無線設備の技術基準適合証明等に関する規則別表第一号一(3)の規定に基づく特性試験の試験方法
　　　別表第三十五　「証明規則第２条第１項第12号に掲げる無線設備の試験方法」

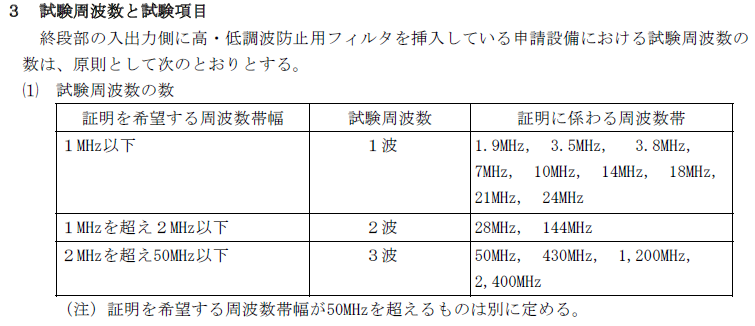

　　　　一　一般事項　3　試験周波数と試験項目
の規定によります。

前半のみ抜粋
　これによれば、50.0-50.5MHzまでの周波数範囲の無線機は1MHz以下の周波数帯幅になり50.250MHzの1波で試験をすることになります。

個人情報の利用に関して

　　取得した個人情報は、本機器測定業務の実施に必要な範囲内でのみ使用します。

「スプリアス発射及び不要発射の強度確認届出書」記入参考例

　　電波利用ホームページの記載例はアマチュア向きではないので参考例をここに置きます。

• 430M FM機の例(MS Wordファイル)

• HF機の例(MS Wordファイル)


測定実績

機種	合格台数	不合格台数	測定コメント
TS-120V	1	0	blog記事
TR-1300	1	0
RJX-610	1	0
RJX-601	0	1	blog記事
IC-502A	1	0	※改造が必要blog記事
TCA AN/PRC 152 (UV)R/T	1	0
NASA 72GX-Ⅱ	0	1	変調時スプリアス領域(基本周波数近傍)
Stryker SR 94HPC	1	0
FT-100(D)50W	0	1	blog記事
FT-102S	0	1	blog記事
TX-88D改+BPF	1	0	3.5M, 7Mのみ
29M帯FM CB改造機		1	変調時スプリアス領域(基本周波数近傍)
